Blink și control Led-uri prin Terminal

Blink

Exemplul din Arduino IDE pentru Blink este echivalentul la „Hello World”. Dacă putem încarca pe placă acest exemplu simplu, înseamna ca am realizat cu succes comunicarea dintre PC și placuța Arduino astfel putem sa vedem rezultatul prin led-ul incorporat pe placuță ce se aprinde și se stinge la un interval de o secundă.

Exemplu Blink 2 led-uri ce se aprind intermitent:

//Exemplu Blink 2 Led-uri ce se aprind intermitent
//la jumatate de secunda

int Led1 = 12; //Led 1 este conectat la portul 12 de la Arduino
int Led2 = 11; //Led 2 este conectat la portul 11 de la Arduino

void setup(){   //Definim starea pinilor
  pinMode(Led1, OUTPUT); //Portul Led1 (port 12) este definit ca Iesire
  pinMode(Led2, OUTPUT); //Portul Led2 (port 11) este definit ca Iesire

}

void loop(){ //Codul ruleaza in bucla pana ce este intrerupta alimentarea
             // placutei Arduino
  digitalWrite(Led1, HIGH); //Aprindem Led 1
  digitalWrite(Led2, LOW);  //Stingem Led 2
  delay(500);               //Asteptam 500 milisecunde
  digitalWrite(Led1, LOW);  //Stingem Led 1
  digitalWrite(Led2, HIGH); //Aprindem Led 2
  delay(500);               //Asteptam 500 milisecunde
}                           //Inchidere bucla

//Exemplu Blink 2 Led-uri ce se aprind intermitent

//la jumatate de secunda

int Led1 = 12; //Led 1 este conectat la portul 12 de la Arduino

int Led2 = 11; //Led 2 este conectat la portul 11 de la Arduino

void setup(){ //Definim starea pinilor

pinMode(Led1, OUTPUT); //Portul Led1 (port 12) este definit ca Iesire

pinMode(Led2, OUTPUT); //Portul Led2 (port 11) este definit ca Iesire

}

void loop(){ //Codul ruleaza in bucla pana ce este intrerupta alimentarea

// placutei Arduino

digitalWrite(Led1, HIGH); //Aprindem Led 1

digitalWrite(Led2, LOW); //Stingem Led 2

delay(500); //Asteptam 500 milisecunde

digitalWrite(Led1, LOW); //Stingem Led 1

digitalWrite(Led2, HIGH); //Aprindem Led 2

delay(500); //Asteptam 500 milisecunde

} //Inchidere bucla

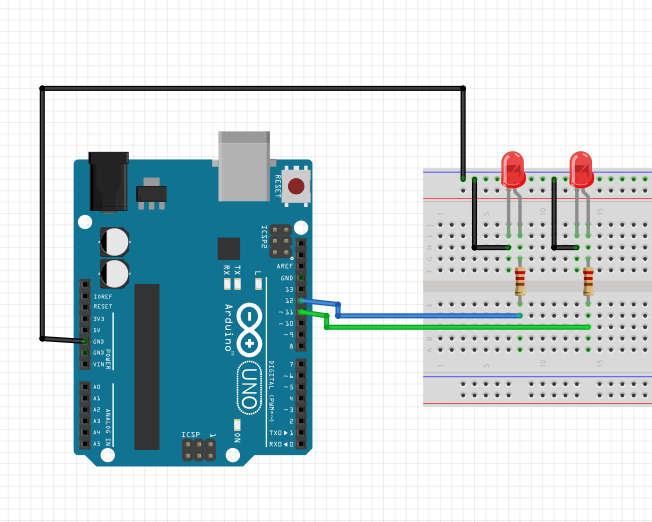

Realizarea conexiunilor:

Mici explicații:

Rezistențele folosite au valoarea de 220Ω.
Ω (Ohmul) este unitatea de măsurară a rezistenței electrice.

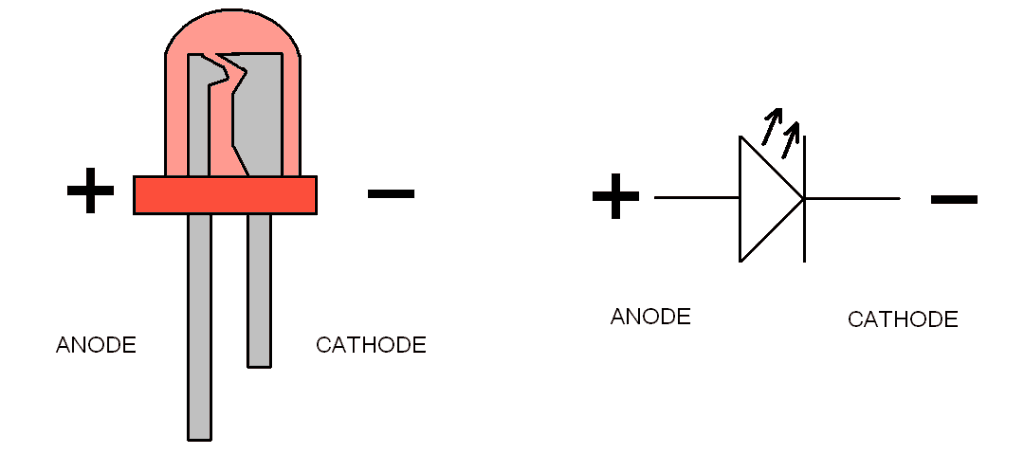

Cum să conectăm led-urile corect?

Led-ul are 2 terminale (le mai spunem și piciorușe). Unul este Anod (+) si unul este Catod (-).

Anodul este mai lung decât catodul. Anodul de la fiecare led (în exemplul nostru) este conectat la portul 12 respectiv 11. Catodul este conectat la GND (ground).

Sa controlăm led-urile folosind tastatura.

 int led1 = 12; // Led-ul 1 este conectat la portul 12 de la Arduino
 int led2 = 11; // Led-ul 2 este conectat la portul 11 de la Arduino

  void setup()
  {
      pinMode(led1, OUTPUT); //Portul Led1 (port 12) este definit ca Iesire
      pinMode(led2, OUTPUT); //Portul Led2 (port 11) este definit ca Iesire

     // Start up serial connection
     Serial.begin(9600); // Rata de transfer
     Serial.flush(); //Se asteapta terminarea transmisiei de date
 }

 void loop()
 {
     String input = ""; //citim orice caracter de la tastatura

     while (Serial.available() > 0) //Verificam conexiunea
     {
         input += (char) Serial.read(); // Citeste cate un caracter
         delay(5); //Asteapta 5 milisecunde pana la citirea urmatorului caracter
     }

                              //= Controlul led-urilor =\\
                             //  q = aprinde Led-ul 1    \\
                            //   a = stinge Led-ul 1      \\
                           //    w = aprinde Led-ul 2      \\
                          //     s = stingel Led-ul 2       \\

     if (input == "q")                            //daca litera citita este q
     {
         digitalWrite(led1, HIGH);                // aprinde led-ul 1
         Serial.println("Led-ul 1 Aprins");       //mesaj
     }
     else if (input == "a")                       //daca litera citita este a
     {
         digitalWrite(led1, LOW);                 //daca stinge led-ul 1
         Serial.println("Led-ul 1 Stins");        //mesaj
     }
     else if (input == "w")                       //daca litera citita este w
     {
      digitalWrite(led2, HIGH);                   // aprinde led-ul 2
      Serial.println("Led-ul 2 este aprins");     // mesaj
     }
     else if (input == "s"){                      //daca litera citita este s
      digitalWrite(led2, LOW);                    //stinge led-ul 2
      Serial.println("Led-ul 2 este stins");      //mesaj
     }
 }

int led1 = 12; // Led-ul 1 este conectat la portul 12 de la Arduino

int led2 = 11; // Led-ul 2 este conectat la portul 11 de la Arduino

void setup()

{

pinMode(led1, OUTPUT); //Portul Led1 (port 12) este definit ca Iesire

pinMode(led2, OUTPUT); //Portul Led2 (port 11) este definit ca Iesire

// Start up serial connection

Serial.begin(9600); // Rata de transfer

Serial.flush(); //Se asteapta terminarea transmisiei de date

}

void loop()

{

String input = ""; //citim orice caracter de la tastatura

while (Serial.available() > 0) //Verificam conexiunea

{

input += (char) Serial.read(); // Citeste cate un caracter

delay(5); //Asteapta 5 milisecunde pana la citirea urmatorului caracter

}

//= Controlul led-urilor =\\

// q = aprinde Led-ul 1 \\

// a = stinge Led-ul 1 \\

// w = aprinde Led-ul 2 \\

// s = stingel Led-ul 2 \\

if (input == "q") //daca litera citita este q

{

digitalWrite(led1, HIGH); // aprinde led-ul 1

Serial.println("Led-ul 1 Aprins"); //mesaj

}

else if (input == "a") //daca litera citita este a

{

digitalWrite(led1, LOW); //daca stinge led-ul 1

Serial.println("Led-ul 1 Stins"); //mesaj

}

else if (input == "w") //daca litera citita este w

{

digitalWrite(led2, HIGH); // aprinde led-ul 2

Serial.println("Led-ul 2 este aprins"); // mesaj

}

else if (input == "s"){ //daca litera citita este s

digitalWrite(led2, LOW); //stinge led-ul 2

Serial.println("Led-ul 2 este stins"); //mesaj

}
